第1問目

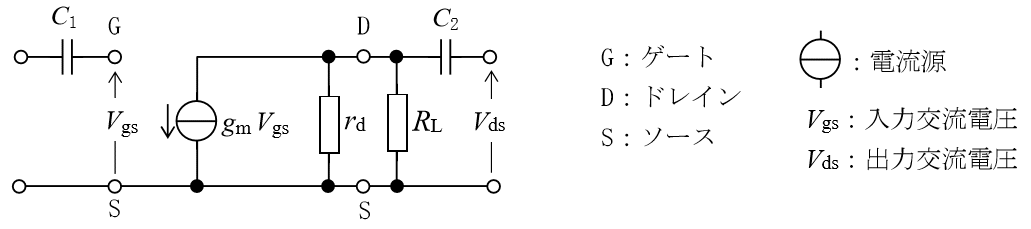

R1AUG 図に示す電界効果トランジスタ(FET)増幅器の等価回路において、相互コンダクタンスgmが8[mS]、ドレイン抵抗rdが20[kΩ]、負荷抵抗RLが5[kΩ]のとき、この回路の電圧増幅度Vds/Vgsの大きさの値として、最も近いものを下の番号から選べ。ただし、コンデンサC1及びC2のリアクタンスは、増幅する周波数において十分小さいものとする。

48
24
32
64
