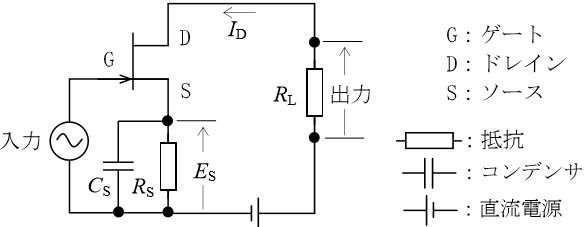

H30AUG 図に示す電界効果トランジスタ(FET)を用いた増幅回路において、ドレイン電流)I_Dが1〔mA〕、自己バイアス電圧ESが0.6〔V〕、相互コンダクタンスg_mが8［mS］であった。このときの電圧増幅度の大きさの値A_Vとバイアス抵抗R_Sの値の正しい組合せを下の番号から選べ。ただし、負荷抵抗R_Lの値は4〔kΩ〕、ドレイン抵抗r_Dは、r_D》R_Lとし、コンデンサのC_Sのインピーダンスは、十分小さな値とする。

A_V 320 R_s 600〔Ω〕
A_V 320 R_s 300〔Ω〕
A_V 32 R_s 300〔Ω〕
A_V 32 R_s 600〔Ω〕
